Hộp tổ hợp chìm âm tường cho chuông đèn nút ấn báo cháy

Hộp tổ hợp chìm âm tường cho chuông đèn nút ấn báo cháy

Hộp tổ hợp chìm là giải pháp được sử dụng để lắp đặt đồng bộ các thiết bị như nút ấn báo cháy, chuông báo cháy, đèn chớp hoặc tổ hợp chuông đèn nút ấn tại hành lang, sảnh, lối thoát nạn và khu vực công cộng. Trong hệ thống báo cháy, việc bố trí thiết bị tại vị trí dễ quan sát, dễ thao tác và bảo vệ tốt dây dẫn, đầu nối có ý nghĩa quan trọng đối với hiệu quả vận hành lâu dài.

Với thiết kế lắp âm vào tường, hộp tổ hợp âm tường giúp hệ thống gọn gàng hơn, hạn chế va chạm cơ học và tăng tính thẩm mỹ cho công trình. Sản phẩm phù hợp cho nhiều hạng mục như chung cư, văn phòng, khách sạn, nhà xưởng, trung tâm thương mại, trường học, bệnh viện và các công trình có yêu cầu lắp đặt hệ thống báo cháy.

Công ty TNHH WIN365 là đơn vị phân phối các sản phẩm, phụ kiện và giải pháp phục vụ hệ thống phòng cháy chữa cháy, trong đó có hộp tổ hợp dùng để lắp đặt thiết bị cảnh báo cháy tại công trình.

Hộp tổ hợp chìm là gì?

Hộp tổ hợp chìm, còn được gọi là hộp tổ hợp báo cháy chìm hoặc hộp tổ hợp âm tường, là loại hộp kim loại được lắp âm trong tường để chứa, cố định và bảo vệ các thiết bị báo cháy.

Tùy theo thiết kế của hệ thống, bên trong hộp có thể bố trí:

• Nút ấn báo cháy khẩn cấp.
• Chuông báo cháy.
• Đèn chớp báo cháy.
• Tổ hợp chuông đèn.
• Tổ hợp chuông đèn nút ấn.
• Đầu nối dây, dây tín hiệu và phụ kiện lắp đặt liên quan.

Sản phẩm thường được lắp tại khu vực hành lang, lối thoát hiểm, sảnh tầng, cầu thang bộ, khu vực công cộng hoặc các vị trí cần người sử dụng dễ dàng nhận biết và kích hoạt báo cháy khi phát hiện sự cố.

Khác với hộp lắp nổi, hộp tổ hợp âm tường được chôn vào phần tường xây hoặc vách kỹ thuật. Sau khi hoàn thiện, bề mặt hộp gần như đồng phẳng với bề mặt tường, tạo cảm giác gọn gàng và chuyên nghiệp hơn cho không gian.

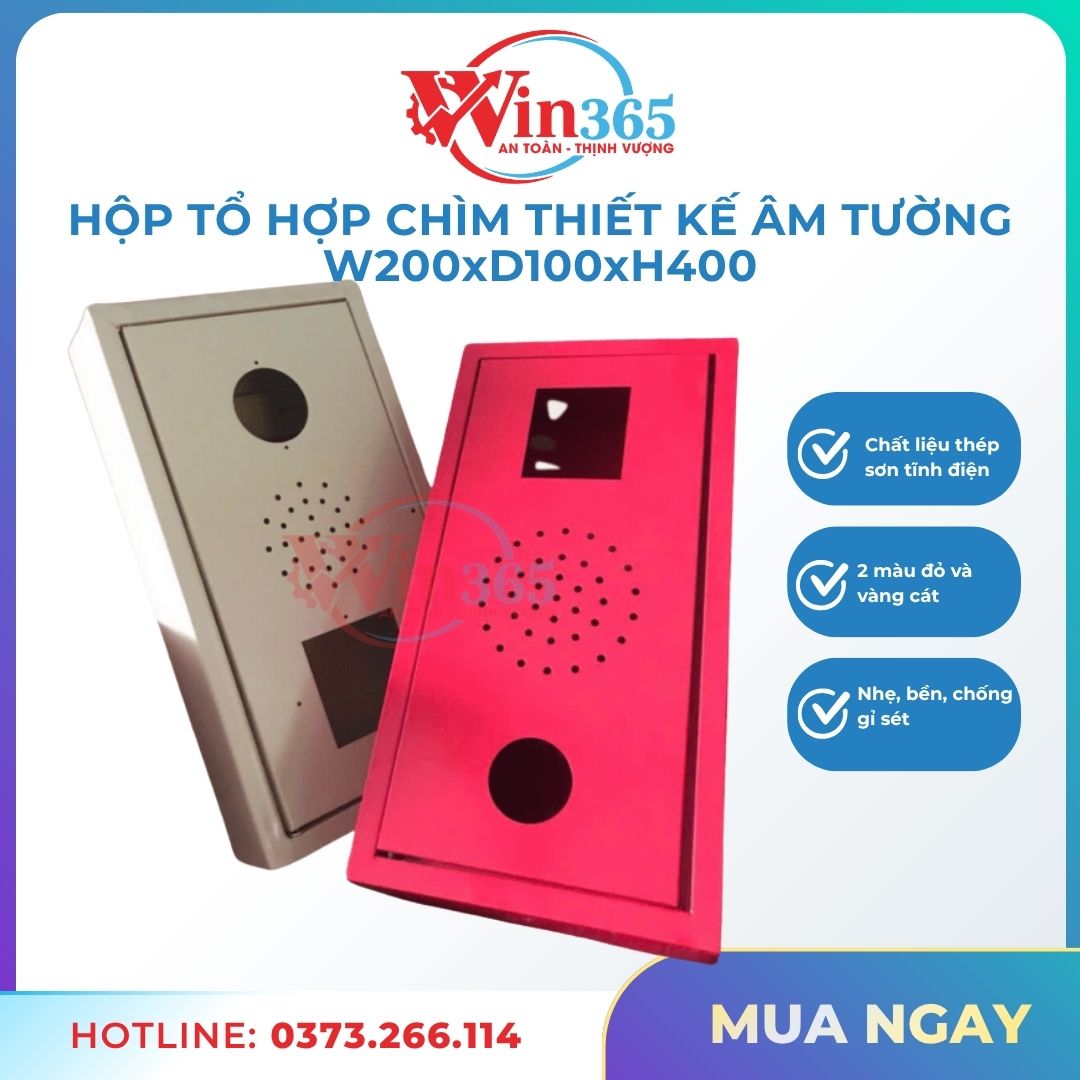

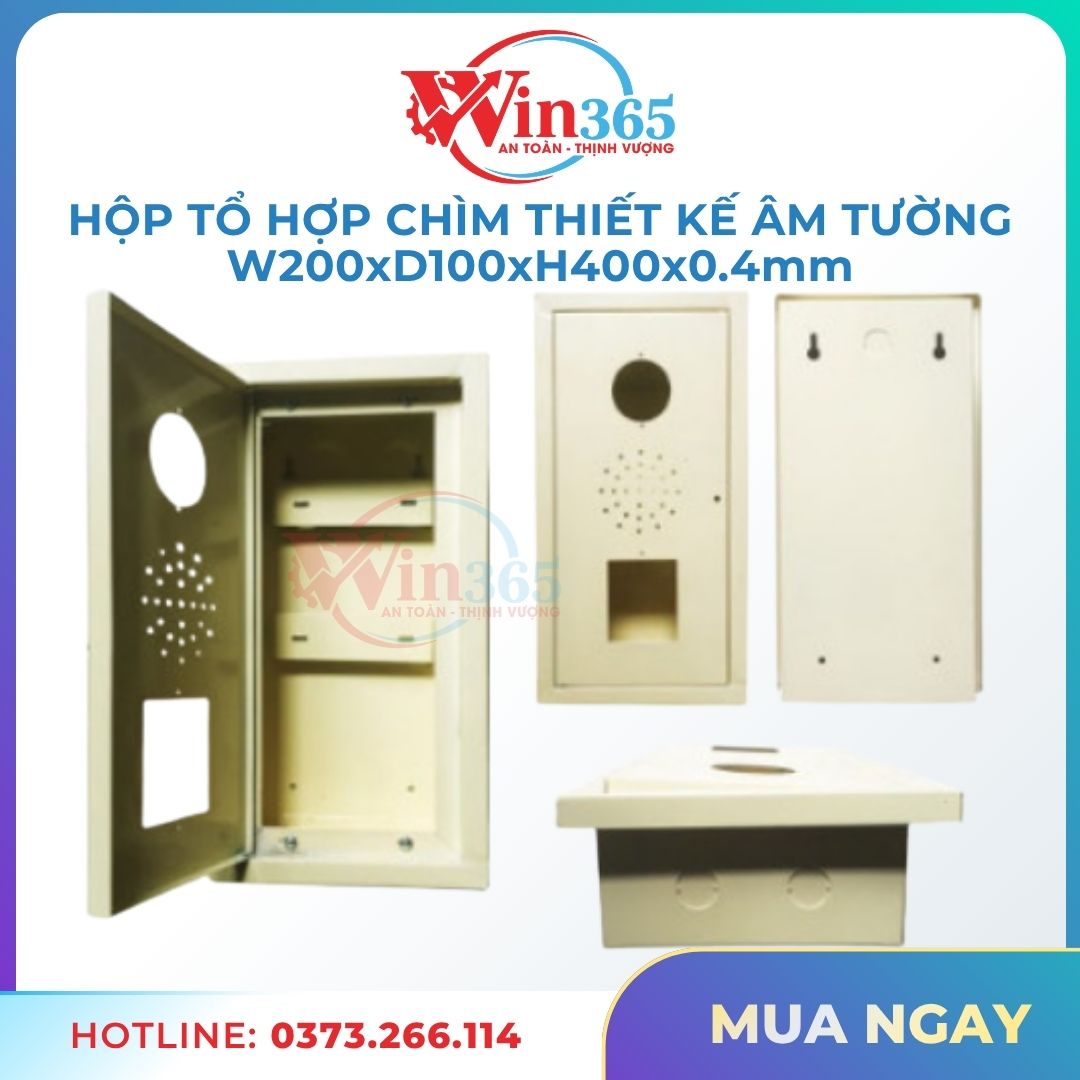

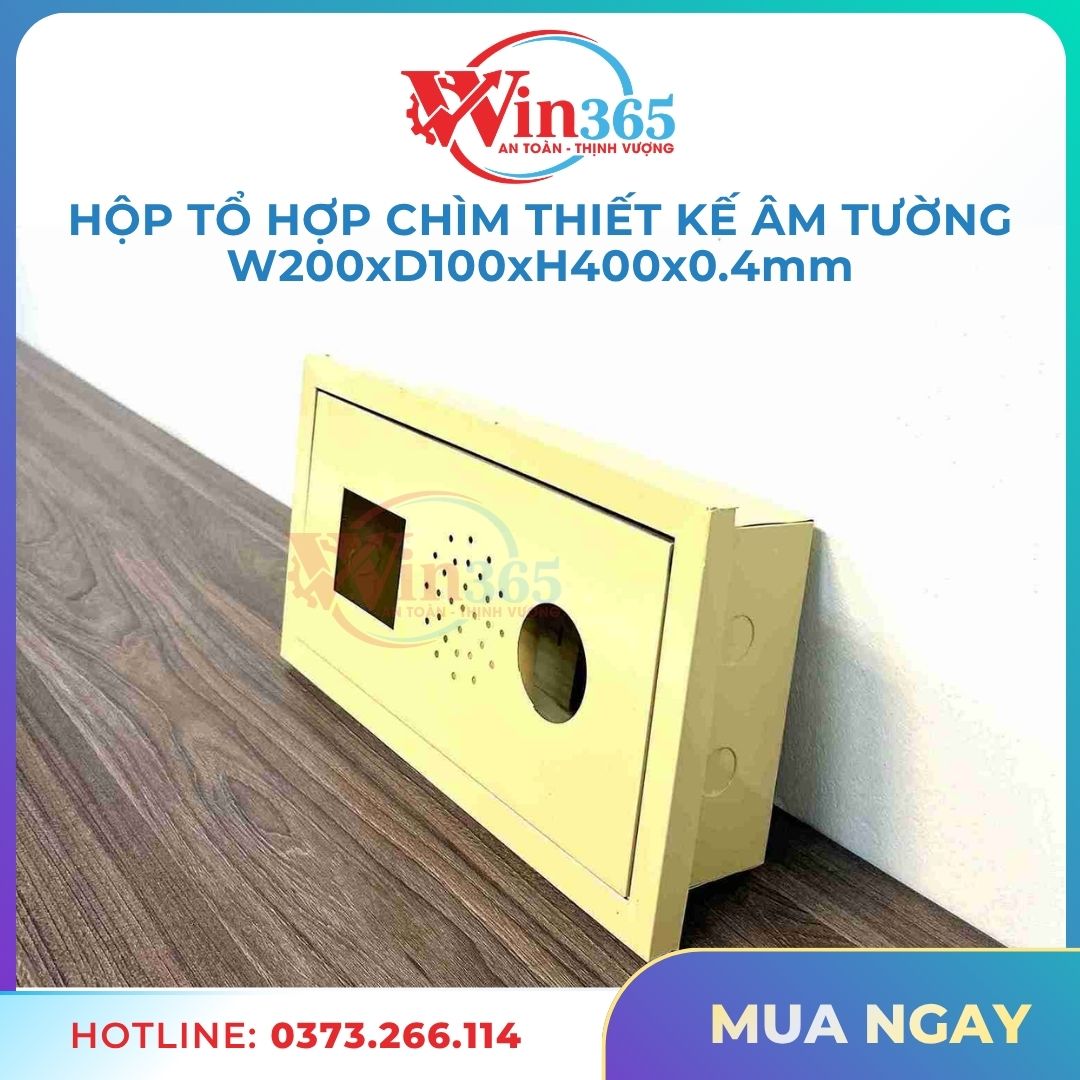

Thông số kỹ thuật hộp đựng tổ hợp chuông đèn nút ấn âm tường

Mẫu hộp đựng tổ hợp chuông đèn nút ấn âm tường do WIN365 phân phối có các thông tin cơ bản như sau:

Thông số	Nội dung
Tên sản phẩm	Hộp tổ hợp âm tường
Kích thước tham khảo	200 x 100 x 400 mm
Chiều rộng	200 – 250 mm
Chiều sâu	100 – 150 mm
Chiều cao	400 – 450 mm
Chất liệu	Thép sơn tĩnh điện
Màu sắc	Màu đỏ
Xuất xứ	Việt Nam
Đơn vị phân phối	Công ty TNHH WIN365

Kích thước thực tế của hộp có thể được lựa chọn hoặc gia công theo vị trí lắp đặt, loại thiết bị sử dụng, số lượng dây dẫn, phương án đi dây và bản vẽ thiết kế PCCC của từng công trình.

Vì sao nên sử dụng hộp tổ hợp báo cháy chìm?

Tăng tính thẩm mỹ cho công trình

Một trong những ưu điểm rõ rệt của hộp tổ hợp báo cháy chìm là giúp thiết bị báo cháy được bố trí gọn gàng, hạn chế tình trạng dây dẫn, hộp kỹ thuật hoặc phụ kiện lộ ra bên ngoài tường.

Giải pháp này đặc biệt phù hợp với các công trình yêu cầu cao về kiến trúc và hoàn thiện nội thất như khách sạn, tòa nhà văn phòng, chung cư cao tầng, trung tâm thương mại, showroom hoặc khu căn hộ cao cấp.

Bảo vệ thiết bị và hệ thống dây dẫn

Hộp tổ hợp được sản xuất từ thép sơn tĩnh điện, có khả năng bảo vệ tốt thiết bị bên trong trước những tác động cơ học thông thường trong quá trình sử dụng.

Khi được lắp âm tường đúng kỹ thuật, hộp giúp giảm nguy cơ va quệt vào chuông, đèn, nút nhấn hoặc đầu nối dây. Đây là yếu tố quan trọng tại các khu vực có mật độ người qua lại cao như hành lang, sảnh tầng, lối thoát nạn hoặc khu vực công cộng.

Thuận tiện cho thao tác khi có sự cố

Hộp tổ hợp âm tường thường được bố trí tại các khu vực dễ nhìn thấy, thuận tiện cho người sử dụng thao tác nút ấn báo cháy khẩn cấp khi phát hiện cháy.

Việc bố trí nút ấn báo cháy tại lối thoát nạn, chiếu nghỉ cầu thang và vị trí dễ tiếp cận là nguyên tắc quan trọng khi thiết kế hệ thống báo cháy. Theo TCVN 5738:2021, nút ấn báo cháy trong nhà cần được lắp tại vị trí dễ thấy, có không gian thao tác phù hợp và khoảng cách giữa các nút ấn không quá 45 m.

Phù hợp với nhiều loại thiết bị báo cháy

Tùy vào kích thước và cấu tạo, hộp tổ hợp chìm có thể được dùng để lắp riêng từng thiết bị hoặc lắp tổ hợp nhiều thiết bị trên cùng một vị trí, chẳng hạn:

• Nút ấn báo cháy và chuông báo cháy.
• Nút ấn báo cháy, chuông và đèn chớp.
• Chuông đèn báo cháy tại hành lang.
• Thiết bị cảnh báo tại khu vực thoát nạn.
• Hộp kỹ thuật chứa đầu nối, dây tín hiệu và phụ kiện liên quan.

Nhờ đó, chủ đầu tư và đơn vị thi công có thể đồng bộ giải pháp lắp đặt, giảm số lượng vị trí thiết bị rời rạc trên tường.

Chất liệu thép sơn tĩnh điện có ưu điểm gì?

Hộp tổ hợp âm tường thường được chế tạo từ thép hoặc tôn có phủ sơn tĩnh điện màu đỏ. Đây là vật liệu phù hợp cho các hạng mục phụ trợ của hệ thống PCCC nhờ độ bền cơ học tốt, khả năng chống ăn mòn và độ ổn định cao trong môi trường sử dụng thông thường.

Lớp sơn tĩnh điện giúp bề mặt hộp có độ bền màu tốt hơn, hạn chế bong tróc trong quá trình sử dụng và thuận tiện khi vệ sinh, bảo dưỡng. Màu đỏ cũng giúp người sử dụng dễ nhận diện thiết bị thuộc hệ thống báo cháy.

Tuy nhiên, việc lựa chọn độ dày tôn, chất lượng lớp sơn và kiểu gia công cần phù hợp với môi trường lắp đặt thực tế. Với khu vực có độ ẩm cao, hơi muối, hóa chất hoặc nguy cơ ăn mòn lớn, chủ đầu tư nên trao đổi trước với đơn vị cung cấp để lựa chọn giải pháp vật liệu phù hợp hơn.

Kích thước hộp tổ hợp âm tường nên lựa chọn như thế nào?

Không phải mọi công trình đều sử dụng cùng một kích thước hộp tổ hợp. Việc lựa chọn kích thước cần dựa trên thiết bị lắp bên trong, số lượng dây dẫn, cấu tạo tường và yêu cầu của bản vẽ thi công.

Mẫu hộp có kích thước tham khảo 200 x 100 x 400 mm phù hợp với nhiều phương án lắp tổ hợp chuông, đèn và nút ấn báo cháy. Ngoài ra, người dùng có thể lựa chọn theo các khoảng kích thước sau:

• Chiều rộng: từ 200 đến 250 mm.
• Chiều sâu: từ 100 đến 150 mm.
• Chiều cao: từ 400 đến 450 mm.

Với công trình có nhiều thiết bị trên cùng một vị trí, nên lựa chọn hộp có chiều sâu và không gian đi dây phù hợp. Không nên chọn hộp quá nhỏ vì có thể gây khó khăn khi đấu nối, bảo trì hoặc thay thế thiết bị sau này.

Yêu cầu lắp đặt hộp tổ hợp âm tường đúng kỹ thuật

Để hộp đựng tổ hợp chuông đèn nút ấn âm tường hoạt động ổn định và đảm bảo tính thẩm mỹ, đơn vị thi công cần chú ý một số yêu cầu cơ bản sau.

Xác định vị trí lắp đặt từ bản vẽ thiết kế

Vị trí lắp đặt cần được xác định theo hồ sơ thiết kế PCCC, bản vẽ kiến trúc và phương án thoát nạn của công trình. Hộp không nên lắp ở vị trí bị che khuất bởi cửa, tủ, biển quảng cáo, vật dụng nội thất hoặc các cấu kiện khác.

Đối với nút ấn báo cháy, vị trí lắp đặt nên đảm bảo người sử dụng có thể dễ dàng nhìn thấy và thao tác khi cần thiết.

Bảo đảm thiết bị dễ nghe, dễ thấy và dễ tiếp cận

Chuông, đèn và nút ấn được bố trí trong hộp tổ hợp phải đáp ứng mục tiêu cảnh báo hiệu quả cho khu vực bảo vệ. TCVN 5738:2021 yêu cầu tín hiệu báo động bằng âm thanh phải nghe rõ tại các vị trí trong khoang cháy hoặc công trình; tín hiệu cảnh báo bằng ánh sáng cần được lắp với số lượng phù hợp để có thể nhìn thấy tại các vị trí cần cảnh báo.

Do đó, khoảng cách bố trí hộp tổ hợp không nên áp dụng máy móc một con số cố định. Đơn vị thiết kế cần căn cứ vào diện tích, tiếng ồn nền, vật cản, chiều dài hành lang, cao độ trần, công năng khu vực và đặc tính kỹ thuật của chuông đèn thực tế.

Chừa không gian đấu nối và bảo trì

Khi lắp âm tường, cần chừa đủ không gian cho việc đi dây, đấu nối, kiểm tra và thay thế thiết bị trong tương lai. Dây dẫn nên được bố trí gọn gàng, có đánh dấu nhận diện và hạn chế tạo lực kéo lên đầu nối.

Đối với hệ thống báo cháy địa chỉ hoặc khu vực có nguồn nhiễu, việc sử dụng dây và cáp phù hợp cần tuân thủ yêu cầu kỹ thuật của hệ thống. TCVN 5738:2021 cũng nêu yêu cầu sử dụng cáp chống nhiễu trong một số trường hợp, hoặc luồn dây trong ống/hộp kim loại có tiếp đất khi cần thiết.

Hoàn thiện bề mặt đồng bộ với tường

Sau khi lắp đặt, mặt hộp cần được căn chỉnh phù hợp với bề mặt tường hoàn thiện, không bị lệch, nghiêng hoặc tạo khe hở lớn. Việc hoàn thiện đúng giúp tăng tính thẩm mỹ, hạn chế bụi bẩn và tạo điều kiện thuận lợi khi bảo trì thiết bị.

Ứng dụng của hộp tổ hợp chìm trong hệ thống báo cháy

Hộp tổ hợp âm tường có thể được sử dụng tại nhiều loại công trình, bao gồm:

• Chung cư, nhà ở cao tầng và khu căn hộ.
• Tòa nhà văn phòng.
• Khách sạn, nhà nghỉ, resort.
• Trung tâm thương mại và siêu thị.
• Nhà xưởng, kho hàng và khu sản xuất.
• Bệnh viện, trường học và cơ quan hành chính.
• Nhà hàng, showroom, phòng gym và công trình dịch vụ.
• Hành lang, sảnh tầng, cầu thang bộ và lối thoát nạn.

Với những công trình có yêu cầu cao về thẩm mỹ, hộp tổ hợp âm tường là lựa chọn phù hợp để bố trí thiết bị báo cháy gọn gàng mà vẫn bảo đảm khả năng cảnh báo và thao tác khi cần thiết.

Mua hộp tổ hợp âm tường ở đâu?

Khi lựa chọn hộp tổ hợp chìm, chủ đầu tư và đơn vị thi công nên ưu tiên sản phẩm có kích thước phù hợp với thiết bị thực tế, vật liệu chắc chắn, lớp sơn bền màu và khả năng gia công theo yêu cầu công trình.

Công ty TNHH WIN365 cung cấp các sản phẩm và phụ kiện phục vụ thi công hệ thống PCCC, trong đó có hộp tổ hợp dùng cho chuông, đèn, nút ấn báo cháy và các thiết bị cảnh báo liên quan.

Trước khi đặt hàng, khách hàng nên cung cấp bản vẽ, loại thiết bị dự kiến lắp, số lượng đầu nối và yêu cầu hoàn thiện để được tư vấn kích thước phù hợp, tránh phải chỉnh sửa hoặc thay đổi hạng mục sau khi đã thi công tường.

Kết luận

Hộp tổ hợp chìm là phụ kiện quan trọng giúp bố trí chuông, đèn và nút ấn báo cháy khoa học, gọn gàng và đồng bộ hơn trong công trình. Với thiết kế lắp âm tường, sản phẩm không chỉ hỗ trợ bảo vệ thiết bị và dây dẫn mà còn cải thiện đáng kể tính thẩm mỹ của không gian.

Mẫu hộp tổ hợp âm tường bằng thép sơn tĩnh điện màu đỏ, kích thước tham khảo 200 x 100 x 400 mm phù hợp để lắp đặt nhiều cấu hình thiết bị báo cháy khác nhau. Tuy nhiên, kích thước, vị trí và phương án lắp đặt cần được lựa chọn theo hồ sơ thiết kế PCCC, điều kiện thực tế và đặc tính kỹ thuật của từng công trình.
